Seleccionar la geometría de herramienta adecuada para piezas de mecanizado CNC es una decisión crítica que puede afectar significativamente la calidad, la eficiencia y el costo del proceso de fabricación. Como proveedor confiable de piezas de mecanizado CNC, he sido testigo de primera mano de cómo la geometría adecuada de la herramienta puede transformar un proyecto de bueno a excelente. En este blog, compartiré ideas sobre cómo tomar esta decisión crucial.
Comprender los conceptos básicos de la geometría de herramientas
La geometría de la herramienta se refiere a la forma y los ángulos de una herramienta de corte. Incluye elementos como el ángulo de ataque, el ángulo libre, el radio del filo y el ángulo de hélice. Cada uno de estos aspectos juega un papel vital en cómo interactúa la herramienta con la pieza de trabajo durante el mecanizado.
El ángulo de desprendimiento influye, por ejemplo, en la fuerza de corte y en la formación de viruta. Un ángulo de desprendimiento positivo reduce la fuerza de corte pero puede dar como resultado un filo más débil, mientras que un ángulo de desprendimiento negativo proporciona un borde más fuerte pero aumenta la fuerza de corte. El ángulo libre evita que la herramienta roce contra la pieza de trabajo, lo que reduce la generación de calor y el desgaste de la herramienta.
Factores a considerar al seleccionar la geometría de la herramienta
Material de la pieza de trabajo
El tipo de material que se mecaniza es uno de los factores más importantes en la selección de la geometría de la herramienta. Los diferentes materiales tienen diferentes propiedades, como dureza, ductilidad y conductividad térmica, que requieren geometrías de herramientas específicas para lograr resultados óptimos.
Por ejemplo, al mecanizar aleaciones de aluminio comoMecanizado CNC personalizado rápido de aleación de aluminio 6063, a menudo se prefiere una herramienta con un ángulo de ataque alto y un espacio de ranura grande. Esto ayuda a reducir las fuerzas de corte y facilitar la evacuación de la viruta, evitando la obstrucción de la viruta y mejorando el acabado superficial.

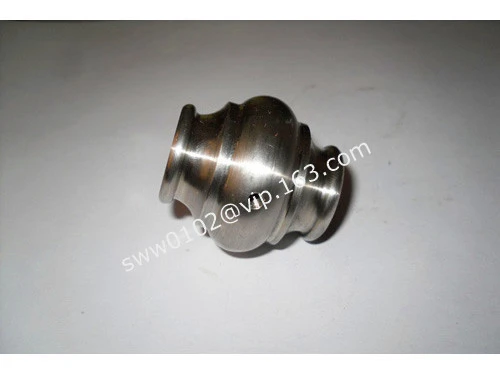

Por otro lado, al mecanizar acero inoxidable, como por ejemploTorno CNC de acero inoxidable 304L OEM, se necesita una herramienta con un ángulo de ataque menor y un filo más fuerte. El acero inoxidable es un material resistente y dúctil que genera mucho calor durante el mecanizado, por lo que es fundamental una herramienta que pueda soportar altas temperaturas y resistir el desgaste.
Operación de mecanizado
La operación de mecanizado específica, como fresado, torneado o taladrado, también influye en la selección de la geometría de la herramienta. Cada operación tiene sus propios requisitos en términos de fuerzas de corte, formación de viruta y acabado superficial.
En operaciones de fresado, por ejemplo, se pueden utilizar fresas con diferentes ángulos de hélice según el tipo de material y el acabado superficial deseado. Un ángulo de hélice alto es adecuado para operaciones de desbaste ya que proporciona una mejor evacuación de viruta, mientras que un ángulo de hélice bajo es mejor para operaciones de acabado ya que produce una superficie más suave.
En operaciones de torneado, la forma de la plaquita y el radio de la punta son consideraciones importantes. Un radio de punta más grande puede mejorar el acabado de la superficie pero puede aumentar las fuerzas de corte, mientras que un radio de punta más pequeño es más adecuado para operaciones que requieren alta precisión y tolerancias estrictas.
Requisitos de acabado superficial
El acabado superficial deseado de la pieza mecanizada es otro factor crucial. Si se requiere un acabado superficial de alta calidad, se debe seleccionar una herramienta con un filo afilado y un radio de filo pequeño. Además, la velocidad de avance y de corte deben ajustarse para minimizar la rugosidad de la superficie.
Para piezas que requieren un acabado tipo espejo, comoPiezas que muelen del CNC AA6061-T6 pulidas OEM, pueden ser necesarias herramientas y técnicas de acabado especiales. Estos pueden incluir el uso de un material de herramienta de grano fino, la aplicación de un refrigerante o lubricante y la realización de múltiples pasadas de acabado.
Vida útil y costo de la herramienta
La vida útil y el costo de la herramienta también son consideraciones importantes. Una herramienta con una vida útil más larga puede reducir la frecuencia de los cambios de herramienta, aumentando la productividad y reduciendo el tiempo de inactividad. Sin embargo, las herramientas más duraderas suelen tener un coste mayor, por lo que es necesario lograr un equilibrio entre el rendimiento y el coste de la herramienta.
Al seleccionar la geometría de la herramienta, es importante considerar el costo total del proceso de mecanizado, incluido el costo de la herramienta, el costo de la mano de obra y el costo de cualquier operación adicional necesaria para lograr los resultados deseados.
Estudios de caso
Echemos un vistazo a un par de estudios de casos para ilustrar la importancia de seleccionar la geometría de herramienta adecuada.
Estudio de caso 1: Mecanizado de aleación de aluminio
Un cliente acudió a nosotros con un proyecto para mecanizar una pieza compleja de aleación de aluminio. Inicialmente, utilizaban una fresa de ranurar estándar con un ángulo de ataque relativamente bajo, lo que daba lugar a fuerzas de corte elevadas, mala evacuación de virutas y un acabado superficial rugoso.
Después de analizar el material de la pieza de trabajo y los requisitos de mecanizado, recomendamos una herramienta con un ángulo de ataque alto y un gran espacio para las ranuras. Esta herramienta redujo significativamente las fuerzas de corte, mejoró la evacuación de virutas y produjo un acabado superficial mucho más suave. Como resultado, el tiempo de mecanizado se redujo en un 30% y la calidad general de la pieza mejoró enormemente.
Estudio de caso 2: Mecanizado de acero inoxidable
Otro cliente necesitaba mecanizar un componente de acero inoxidable con tolerancias estrictas y un alto acabado superficial. Experimentaban un desgaste excesivo de las herramientas y dificultades para lograr la calidad superficial requerida.
Sugerimos una herramienta con un ángulo de ataque más bajo y un recubrimiento especial para mejorar la resistencia al calor y al desgaste. Esta herramienta pudo soportar las altas temperaturas generadas durante el mecanizado y proporcionó un proceso de corte más estable. La vida útil de la herramienta se amplió en un 50% y el acabado superficial cumplió con los requisitos del cliente.
Conclusión
Seleccionar la geometría de herramienta adecuada para el mecanizado CNC de piezas es un proceso complejo pero esencial. Al considerar factores como el material de la pieza de trabajo, la operación de mecanizado, los requisitos de acabado superficial, la vida útil de la herramienta y el costo, puede tomar una decisión informada que optimizará el proceso de mecanizado y producirá piezas de alta calidad.
Como proveedor de piezas de mecanizado CNC, tenemos los conocimientos y la experiencia para ayudarle a seleccionar la geometría de herramienta adecuada para sus necesidades específicas. Si está interesado en obtener más información sobre nuestros servicios de mecanizado CNC o tiene un proyecto que requiere nuestra asistencia, no dude en contactarnos para una consulta. Esperamos trabajar con usted para lograr sus objetivos de mecanizado.
Referencias
- Boothroyd, G. y Knight, WA (2006). Fundamentos de mecanizado y máquinas herramienta. Prensa CRC.
- Kalpakjian, S. y Schmid, SR (2010). Ingeniería y tecnología de fabricación. Pearson.
- Trent, EM y Wright, PK (2000). Corte de metales. Butterworth-Heinemann.
